Jalur Konduktor Terus Menerus CTC

GRM Rolling Mill CTC Jalur Konduktor yang Terus Ditransposisikan menawarkan pengoperasian yang stabil dan presisi tinggi, mendukung penyesuaian kecepatan dan konfigurasi yang disesuaikan, dan dapat diterapkan secara luas pada produksi kawat presisi pada transformator, kendaraan energi baru, peralatan rumah tangga, medis, dan bidang kelistrikan dirgantara. Hubungi kami!

mengirimkan permintaan

Deskripsi Produk

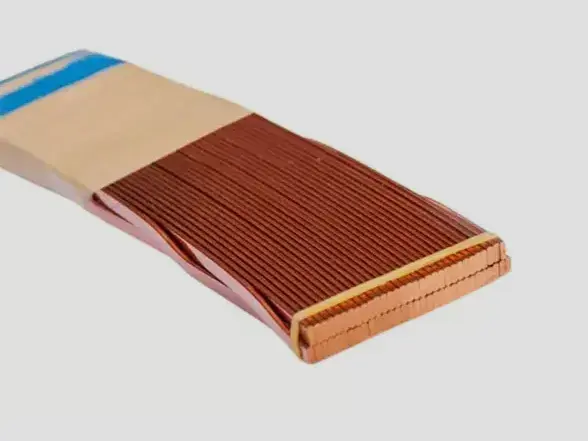

Jalur Konduktor CTC Continuously Transpose GRM Rolling Mill secara terus-menerus melakukan transposisi dari 5 hingga 47 helai dengan melapisi kabel tembaga datar bebas oksigen yang dikerjakan dengan dingin dengan pernis isolasi dan membungkusnya dengan kertas isolasi dan bahan isolasi lainnya. Konduktor tersebut kemudian dirangkai menjadi bundel konduktor berpenampang persegi panjang yang kompak dan tersusun rapi.

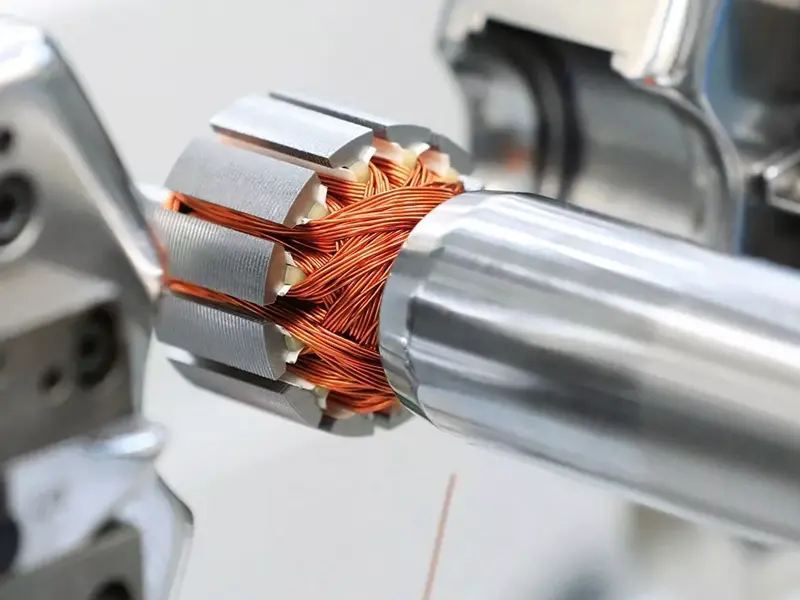

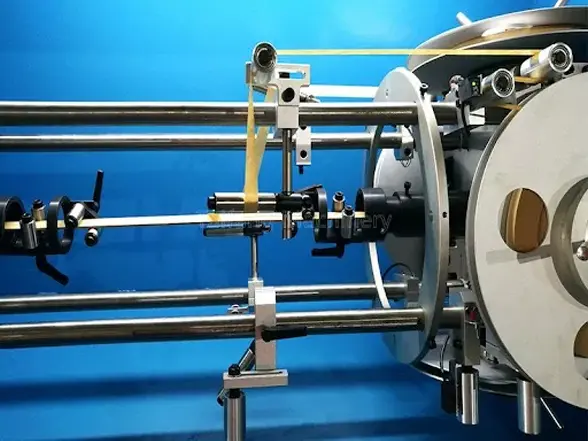

CTC Continuously Transposed Conductor Line

CTC Continuously Transposed Conductor Line for EV components

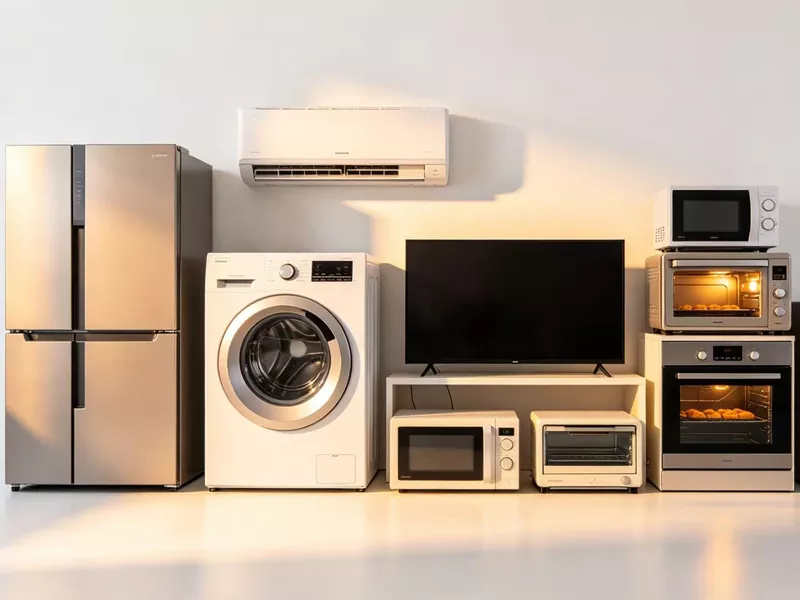

CTC Continuously Transposed Conductor Line for Household appliances

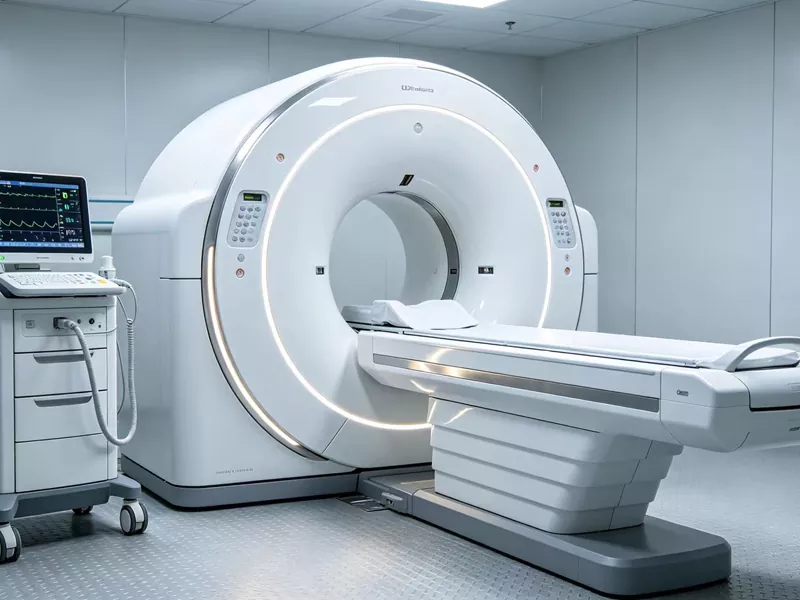

CTC Continuously Transposed Conductor Line for Medical devices

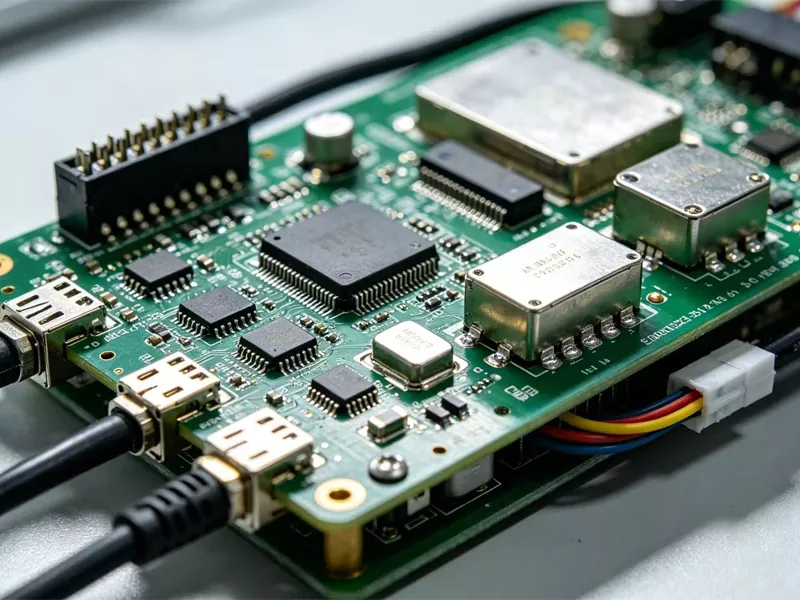

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Industri Aplikasi

1. belitan trafo

2. Komponen EV

3. Peralatan rumah tangga

4. Alat kesehatan

5. Rakitan kelistrikan dirgantara

Alur Proses Utama

Pembayaran→Pemanduan Paralel→Transposisi Presisi→Pembungkus Isolasi (Opsional)→Pengambilan

Spesifikasi Teknis

Parameter Konduktor Tunggal	Minimal	Maks
Ketebalan	1.15mm	3.15mm
Lebar	3.0mm	12.5mm
Rasio Lebar/Tebal	3:1	8:1
Ketebalan Enamel	0,08mm	0,18mm

Parameter Konduktor CTC	Minimal	Maks
Kecepatan Produksi	1 m/menit	15 m/mnt
Jumlah Konduktor	5 (ganjil)	47 (ganjil)
Tinggi (mm)	5.0	80.0
Lebar (mm)	6.0	26.0
Nada Transposisi (mm)	20	280
Rasio Tinggi/Lebar	1:3	8:1
Kecepatan Dorong Transposisi	colspan=“2”	150 kali/menit

Fitur Utama

1. Sistem transposisi presisi untuk penyelarasan konduktor yang stabil

2. Jalur Konduktor Terus Menerus CTC dapat kompatibel dengan konduktor tembaga datar berlapis enamel

3. Unit pembungkus kertas isolasi opsional

4. Ketegangan dan sistem belitan yang dikontrol servo

Keuntungan Teknis

Fasilitas produksi GRM dilengkapi dengan sistem pelapisan dan inspeksi online yang mampu memproses kabel magnet khusus dengan lapisan enamel multi-lapis. Pemrosesan pelapisan baru dalam fasilitas yang sama meningkatkan kinerja hambatan listrik dan meningkatkan kualitas permukaan konduktor. Pemantauan online berkelanjutan semakin memastikan konsistensi dimensi dan stabilitas operasional jangka panjang.

Pertanyaan Umum

1. Apa yang dimaksud dengan konduktor CTC?

CTC (Continuously Transpose Conductor) adalah bundel konduktor persegi panjang yang dibuat dengan mentransposisi beberapa konduktor datar berinsulasi secara terus menerus untuk mengurangi kerugian arus eddy pada transformator.

2. Bahan apa saja yang dapat diproses oleh lini tersebut?

Jalur ini terutama dirancang untuk konduktor tembaga datar bebas oksigen berlapis enamel dan bahan kawat magnet terkait.

3. Bisakah mesin disesuaikan?

Ya. GRM menyediakan konfigurasi khusus berdasarkan dimensi konduktor, kecepatan produksi, struktur insulasi, dan tata letak pabrik.

Siap Meningkatkan Produksi Kawat Magnet Anda?

Hubungi GRM untuk mendapatkan solusi produksi konduktor CTC khusus yang dirancang untuk pemrosesan kawat datar presisi, aplikasi transformator, dan pembuatan kawat magnet tingkat lanjut.
