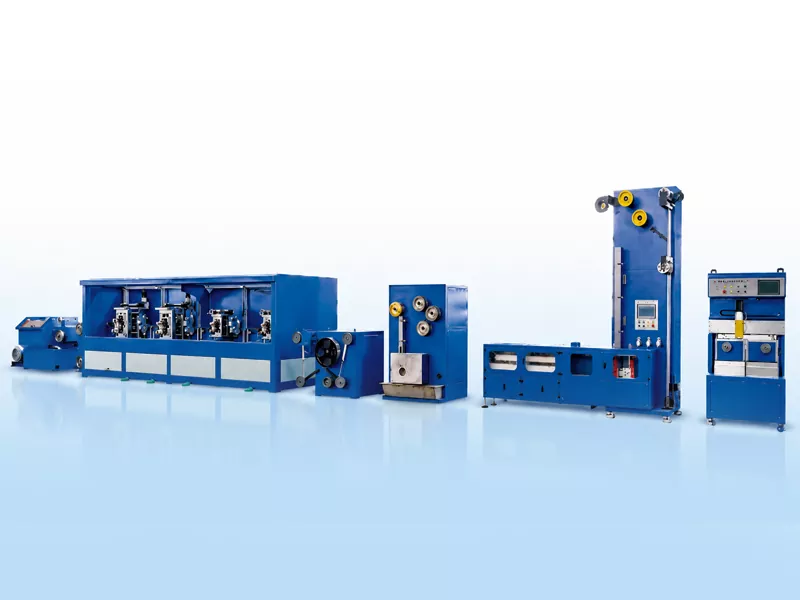

Lini Produksi Pita Busbar PV

Lini Produksi Pita Busbar GRM PV dirancang untuk terus memproses kawat bundar tembaga bebas oksigen TU1 menjadi pita konduktif datar berlapis timah berpresisi tinggi. Jalur ini cocok untuk pita interkoneksi PV, pita busbar, dan produksi pita busbar reflektif.
Garis lengkapnya mengintegrasikan penarikan kawat, penggulungan presisi, anil kontinu, perlakuan fluks, pelapisan timah celup panas, dan pengambilan otomatis. Ini membantu produsen pita PV mengontrol akurasi lebar dan ketebalan, kualitas lapisan timah, kelurusan strip, dan konsistensi belitan.
Lini produksi pita busbar GRM memiliki panjang sekitar 26 m dan lebar 3 m, dengan total berat jalur sekitar 14 ton. Kecepatan desain dapat mencapai hingga 150 m/mnt, tergantung pada ukuran kawat tembaga, dimensi pita jadi, kecepatan pengalengan, dan metode pengambilan. Dalam kondisi produksi pada umumnya, hasil bulanan dapat mencapai sekitar 60-80 ton.

mengirimkan permintaan

Deskripsi Produk

Dari Kawat Tembaga hingga Pita Busbar Jadi

Lini Produksi Pita Busbar PV terutama menggunakan kawat tembaga sebagai bahan bakunya. Kawat pertama-tama ditarik ke diameter yang diperlukan untuk penggulungan, dan kemudian dibentuk menjadi pita datar melalui penggulungan presisi multi-berdiri. Setelah digulung, strip tembaga melewati anil terus menerus untuk menyesuaikan sifat mekaniknya, diikuti dengan perlakuan fluks dan pelapisan timah panas. Terakhir, pita yang sudah jadi digulung dengan sistem pengambilan otomatis ke gulungan atau gulungan pancake.

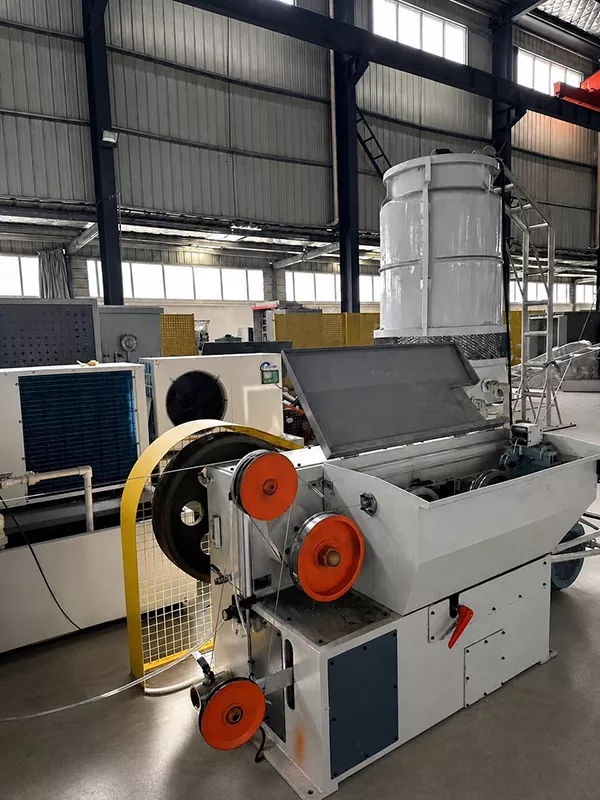

Mesin Menggambar

Kawat tembaga ditarik melalui cetakan dengan diameter 2,6-3,0 mm, siap untuk digulung.

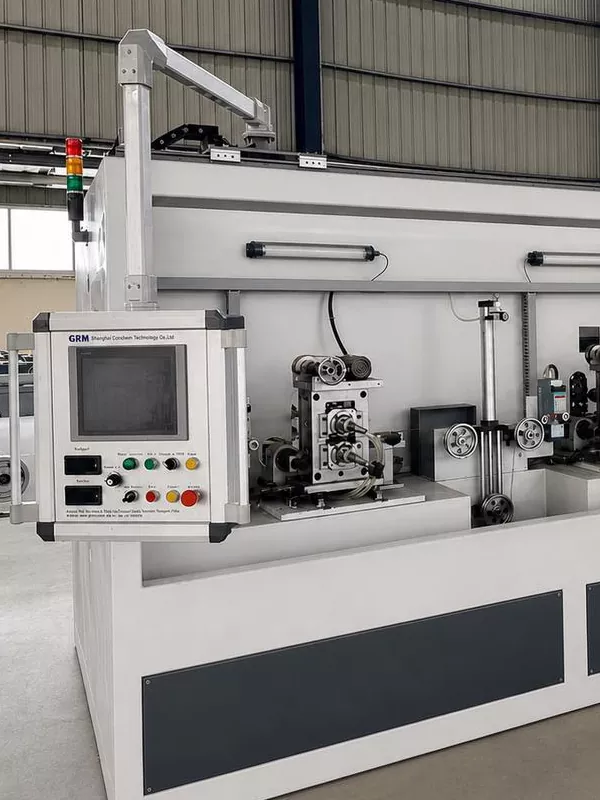

4 Dudukan Gulung

Kawat tembaga bundar digulung menjadi pita datar, dengan akurasi lebar dan ketebalan yang terkontrol.

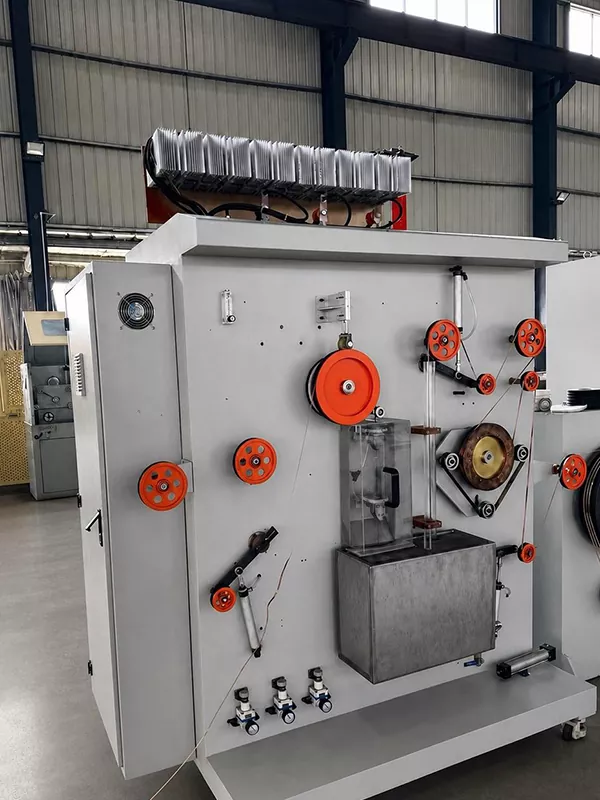

Anil

Anil hubung singkat digunakan dengan perlindungan gas inert dan sirkulasi air pendingin untuk meningkatkan sifat mekanik pita tembaga.

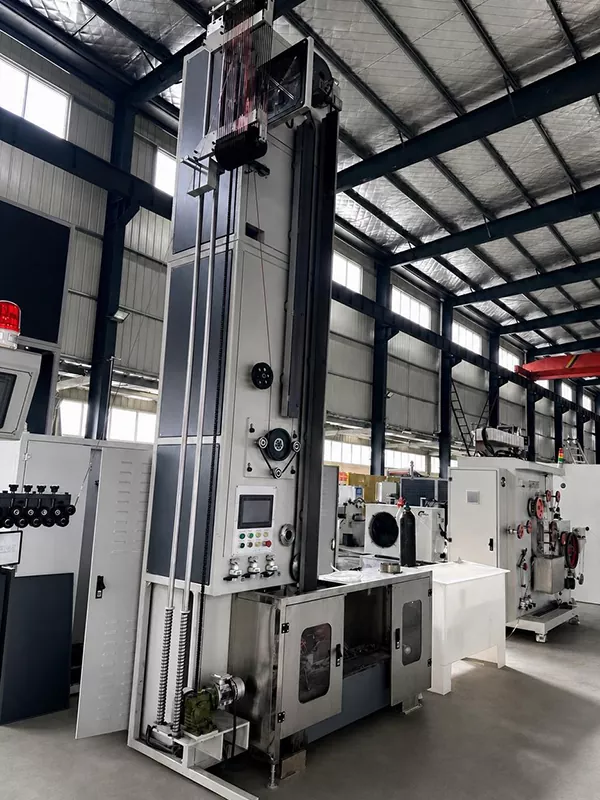

Lapisan Timah

Lapisan timah hot-dip digunakan. Pisau udara mengontrol ketebalan lapisan timah, dan kipas pendingin membantu menstabilkan kualitas permukaan. Ketebalan lapisan timah satu sisi: 0,01-0,025 mm.

Penggantian Kumparan Otomatis

Fungsi opsional mencakup traversing servo, penggantian spool otomatis, pemotongan otomatis, dan perekaman otomatis.

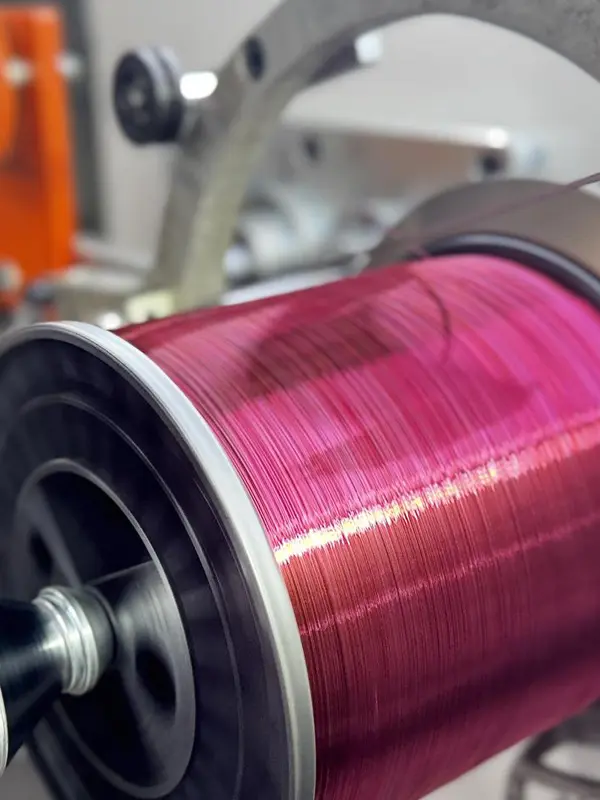

Pengambilan yang Presisi

Gulungan gulungan: hingga 30 kg.

Gulungan gulungan pancake: opsional 1-2 kg.

Litbang dan Paten

Sejak tahun 2015, GRM terus mengembangkan peralatan manufaktur pita interkoneksi PV dan pita busbar. Perusahaan ini telah memperoleh beberapa paten teknis terkait penggulungan presisi, integrasi lini produksi, dan proses pembuatan pita PV.

Teknologi yang Dipatenkan GRM untuk Peralatan Pembuatan Pita PV

Fitur Utama

Produksi berkelanjutan dari masukan kawat tembaga hingga keluaran pita busbar berlapis timah jadi.
Peningkatan konsistensi dimensi, keseragaman lapisan, dan kualitas belitan.
Koordinasi ketegangan dan pengambilan otomatis membantu mengurangi gangguan produksi dan intervensi manual.
Mendukung produksi pita busbar standar dan pita busbar reflektif untuk kebutuhan material modul PV yang berbeda.
Memberi produsen pita PV solusi produksi terintegrasi yang berfokus pada kontrol proses, konsistensi produk, dan efisiensi produksi.

Pertanyaan yang Sering Diajukan

1.Berapa kisaran ukuran produk jadi?

Lebar jadi: 3-8 mm.

Ketebalan jadi: 0,2-0,4 mm.

2.Berapa kisaran toleransi dan sifat mekaniknya?

Toleransi lebar: ±0,085 mm.

Toleransi ketebalan: ±0,01 mm.

Kekuatan tarik: ≥260 MPa.

Kekuatan hasil: 90-130 MPa.

3.Metode pelapisan timah apa yang digunakan?

Garis ini menggunakan lapisan timah celup panas, dengan cakupan penuh di sekeliling pita, termasuk kedua tepi sampingnya.

4.Bagaimana lebar dan ketebalan produk diukur?

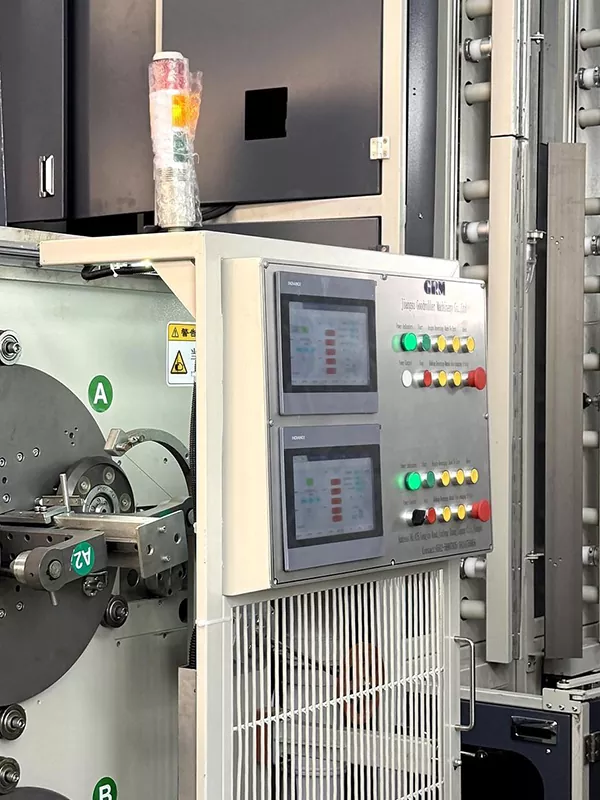

Stand keempat dari rolling mill empat stand dilengkapi dengan dua sistem pengukuran laser, satu untuk pengukuran lebar dan satu lagi untuk pengukuran ketebalan. Data pengukuran dapat ditampilkan di HMI.

5.Bahan apa saja yang bisa diolah?

Lini Produksi Pita Busbar PV terutama dirancang untuk kawat tembaga bebas oksigen TU1. Konfigurasi yang disesuaikan dapat disediakan sesuai dengan paduan tembaga yang berbeda, dimensi produk, dan persyaratan pita khusus.
