Apa Itu Pita PV dan Bagaimana Cara Pembuatannya?

Apa itu pita PV dan bagaimana cara pembuatannya?

Pita PVadalah konduktor penting untuk transmisi arus dalam modul fotovoltaik silikon kristal. Biasanya terbuat dari bahan dasar tembaga dengan konduktivitas tinggi yang mengalami proses penggulungan, anil, dan pelapisan timah. Tergantung pada aplikasinya, pita PV terutama dikategorikan menjadi pita interkoneksi dan pita busbar.

Pita interkoneksi menghubungkan sel surya yang berdekatan, menghantarkan arus yang dihasilkan oleh sel ke string sel. Pita busbar, yang umumnya berukuran lebih besar, mengumpulkan arus dari string sel dan mengarahkannya ke terminal keluaran modul atau kotak sambungan. Akibatnya, akurasi dimensi pita, kelurusan, keseragaman lapisan, dan sifat mekanik berdampak langsung pada stabilitas proses penyolderan dan keandalan modul dalam jangka panjang.

Mengapa Kawat Tembaga Harus Digulung Menjadi Pita Datar?

Kawat tembaga bundar tradisional tidak dapat digunakan secara langsung dalam modul PV; memerlukan deformasi plastis untuk mengubah bentuk penampangnya, mengubah material dari profil bulat menjadi strip datar dengan rasio lebar dan tebal yang tepat.

Dalam produksi pita, fungsi inti dari proses penggulungan bukan hanya untuk "meratakan kawat tembaga", namun untuk mencapai lebar, ketebalan, kualitas tepi, dan kerataan yang stabil melalui deformasi yang terkendali. Fluktuasi lebar dapat mempengaruhi kesejajaran penyolderan, ketebalan yang tidak rata berdampak pada konsistensi hambatan listrik, dan kelurusan yang buruk dapat menyebabkan belitan tidak teratur dan pelapisan timah tidak stabil pada langkah selanjutnya.

Oleh karena itu, proses penggulungan pita PV memerlukan kontrol simultan terhadap deformasi material, koordinasi tegangan, inspeksi dimensi, dan kualitas permukaan.

Proses Pembuatan Pita PV

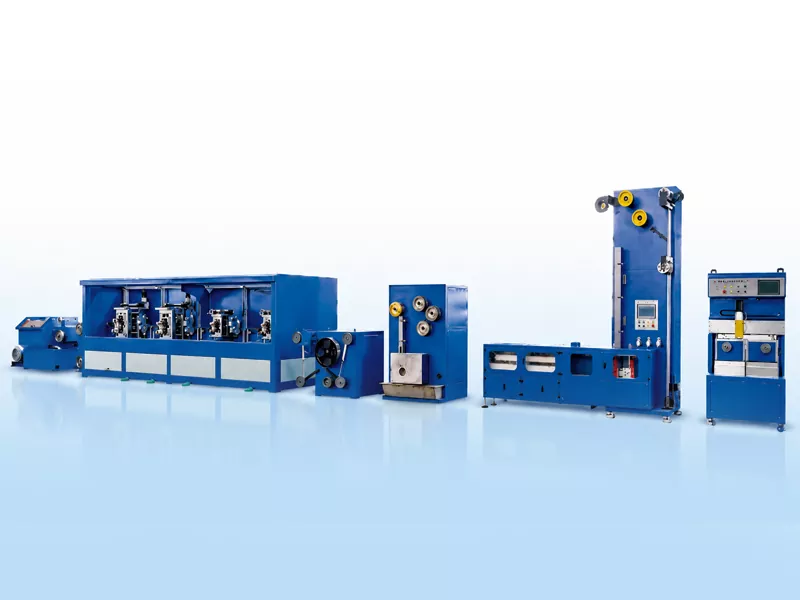

Sebuah tipikalLini produksi pita PVmenggunakan kawat tembaga bebas oksigen TU1 sebagai bahan baku. Melalui proses seperti penarikan kawat multi-tahap, penggulungan presisi, anil kontinu, perlakuan fluks, pelapisan timah hot-dip, dan penggulungan otomatis, hal ini mencapai pembuatan pita konduktif berlapis timah datar yang berkelanjutan dari kawat tembaga bulat.

Dari Proses Pembuatan Kawat Tembaga hingga Pita PV

Mesin Menggambar

4 Dudukan Gulung

Anil

Lapisan Timah

Penggantian Kumparan Otomatis

Pengambilan yang Presisi

Kawat Tembaga Bulat → Gambar Kawat → Penggulungan Presisi → Anil → Perawatan Fluks → Pelapisan Timah Hot-dip → Penggulungan Otomatis

Tantangan Utama Manufaktur

1. Kontrol Lebar dan Tebal

Lebar dan ketebalan pita menentukan area kontak penyolderan, konsistensi hambatan listrik, dan stabilitas tata letak modul. Untuk produk busbar yang lebar dan tipis, bahkan fluktuasi kecil selama penggulungan akan diperkuat pada tahap pelapisan timah dan penggulungan berikutnya.

2. Strip Kerataan dan Kelurusan

Kerataan dan kelurusan strip mempengaruhi jalur pada saat pelapisan timah, kestabilan tegangan, dan kerapian lilitan. Kelurusan yang buruk menyebabkan strip menyimpang, menyebabkan belitan yang tidak merata atau waktu henti untuk penyesuaian pada proses selanjutnya.

3. Annealing dan Sifat Mekanik

Strip tembaga yang digulung memerlukan anil untuk menyesuaikan sifat mekaniknya. Anil yang tidak memadai menghasilkan kekerasan yang berlebihan, yang menghambat penyolderan selanjutnya dan menghilangkan tegangan pada modul; sebaliknya, anil berlebihan dapat mengganggu stabilitas produksi dan konsistensi dimensi.

4. Keseragaman Lapisan Timah

Pelapisan timah hot-dip memerlukan cakupan menyeluruh pada permukaan dan tepi pita. Lapisan yang terlalu tipis akan mengganggu kemampuan solder, sedangkan lapisan yang terlalu tebal akan meningkatkan konsumsi bahan dan dapat mempengaruhi konsistensi dimensi.

5. Konsistensi Berliku

Penggulungan otomatis tidak hanya mempengaruhi penampilan produk tetapi juga pengemasan, pengangkutan, dan penggunaan selanjutnya. Faktor-faktor seperti kontrol tegangan, mekanisme lintasan yang digerakkan servo, dan metode penggantian spool menentukan kekencangan belitan dan keselarasan tepi.

Mengapa Pengukuran Online Penting

Dalam produksi berkelanjutan, pemeriksaan langsung secara manual tidak dapat memberikan umpan balik yang tepat waktu mengenai variasi lebar dan ketebalan yang terjadi selama proses penggulungan. Pengukuran laser online memantau penyimpangan dimensi secara real-time dan memasukkan data ke antarmuka operator, memungkinkan operator menyesuaikan parameter proses dengan segera.

Bagi produsen pita PV, nilai inspeksi online tidak hanya terletak pada pendeteksian produk yang tidak sesuai namun juga meminimalkan variasi batch-to-batch dan meningkatkan konsistensi selama produksi berkelanjutan.

Rangkaian Produk Khas

Dimensi akhir yang umum untuk busbar PV berkisar antara lebar 3 hingga 8 mm dan ketebalan 0,2 hingga 0,4 mm. Persyaratan khusus mengenai dimensi, toleransi, ketebalan lapisan timah, dan sifat mekanik ditentukan oleh desain modul, proses penyolderan, dan standar produk pelanggan.

Kesimpulan

Pembuatan pita PV bukanlah proses yang melibatkan satu peralatan saja; sebaliknya, ini adalah proses yang berkesinambungan dan terintegrasi yang terdiri dari penarikan kawat, penggulungan, anil, pelapisan timah, inspeksi, dan penggulungan. Untuk pembuatan modul fotovoltaik efisiensi tinggi, dimensi pita yang stabil, kelurusan yang baik, lapisan timah yang seragam, dan sifat mekanik yang dapat dikontrol merupakan hal mendasar untuk memastikan kualitas penyolderan modul dan keandalan jangka panjang.
